YDQ-5/50充气式无局放试验变压器操作方法

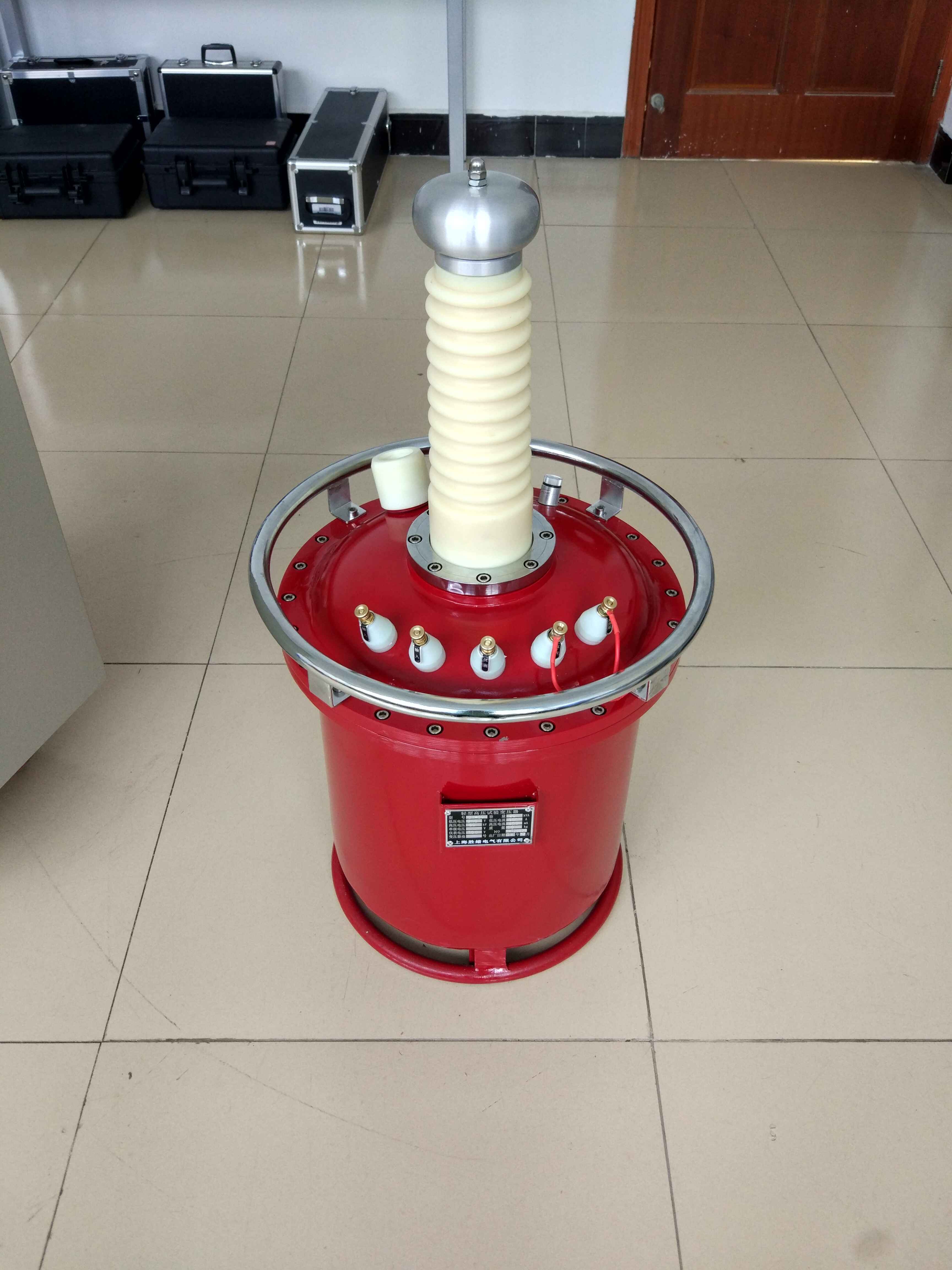

    YDQ系列充气式试验变压器与传统的油浸式轻型试验变压器相比，重量上减轻了40－65%（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

性能特点：

1、本仪器体积小，重量轻（比同等级油浸试验变压器轻40%-65%）；
2、洁净，无油污，勿需维护；
3、不受恶劣气候环境影响，现场搬运勿须静止即可做试验；
4、绝缘强度明显高于油浸试验变压器，电晕很小。

1.按上图接线，检查压力表指示内部气体压力是否正常（≥０.2MPA）

2.限流电阻配置：工频耐压100KV配套3-8千欧：直流每伏1～5欧，一般不放电的试验可不用保护电阻，保护电阻主要用于保护试验变压器及被试品。

3.做直流试验时，将外接硅堆接在变压器输出端，硅堆输出即为半波直流。电压幅值为交流电压的1.41倍。

4.拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。

5.准备工作和安全措施就绪，空试一次设备。

6.接上被试品，无局放试验应用屏蔽线，以消除杂散泄漏。

7.合上电源，控制箱（柜）电源批示红灯亮。

8.按下起动按钮，起动指示灯亮（绿灯）。

9.对控制箱，顺时针均匀加电，注视电压表达到额定电压值。

10.持续规定耐压时间并注视电流表指示。

11.耐压时间到，注视KV表，迅速均匀降零。

12.做图２实验后用放电棒经电阻放电，然后直接接地放电。

13.高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。
